Biege- / Scher- / Zugprüfung
Funktion
3-Punkt / 4-Punkt Biegeprüfmaschine gemäß EN14080 / EN 408 für Konstruktionsholzprodukte
mit speziellem Fokus auf Keilzinkenverbindungen. Weitere Prüfnormen auf Anfrage.
Auflager,- und Lastabstand manuell stufenlos einstellbar. Die Software gibt hierzu
gemäß Probenhöhe die Werte nach Norm vor.
Elektromechanische Lastvorrichtung mit Servoantrieb und Kugelspindellager.
Ein Kraftmessdose misst die tatsächliche Last nach EN408 mit einer Genauigkeit von
< +/-1%.
Vollautomatischer Prüfablauf durch Mausklick mittels Software sowie Handbedienbox
an der Maschine. Ein PC ist standardmäßig nicht enthalten aber optional erhältlich.
Lastgeschwindigkeit stufenlos am PC einstellbar.

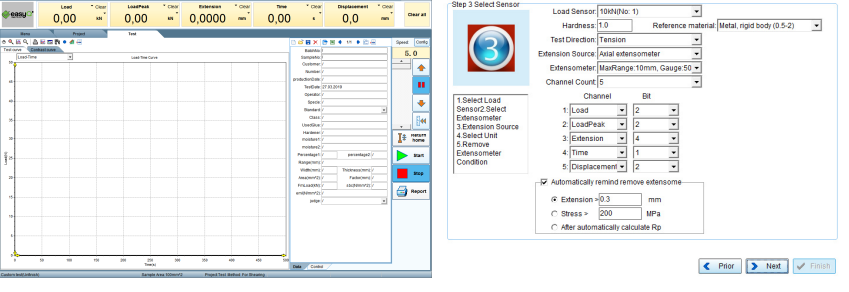

Umfangreiche Programmiermöglichkeiten in der Software, wie z.B. zeit-, weg- oder
kraftgesteuerter Prüfablauf.
Anzeige und Aufzeichnung des Lastdiagramms in der Software.
Export (Excel) und Berichtsfunktionen.
Inkl. Software zur Steuerung der Maschine und Dokumentation der Messwerte und Prüfergebnisse sowie automatischer Speicherung. Es ist kein separater PC enthalten. Wenn unser Prüfstand eQLab 4.0 mitbestellt wird, kann die Software auf diesem PC laufen.
Hierzu muss lediglich der Prüfstand in der Nähe der Biegeprüfmaschine stehen. Auch kann jeder vorhandener Windows-PC mit Windows 7-10 sowie USB Schnittstelle
eingesetzt werden.
Bediensprachen: Deutsch, Englisch
OPTIONEN

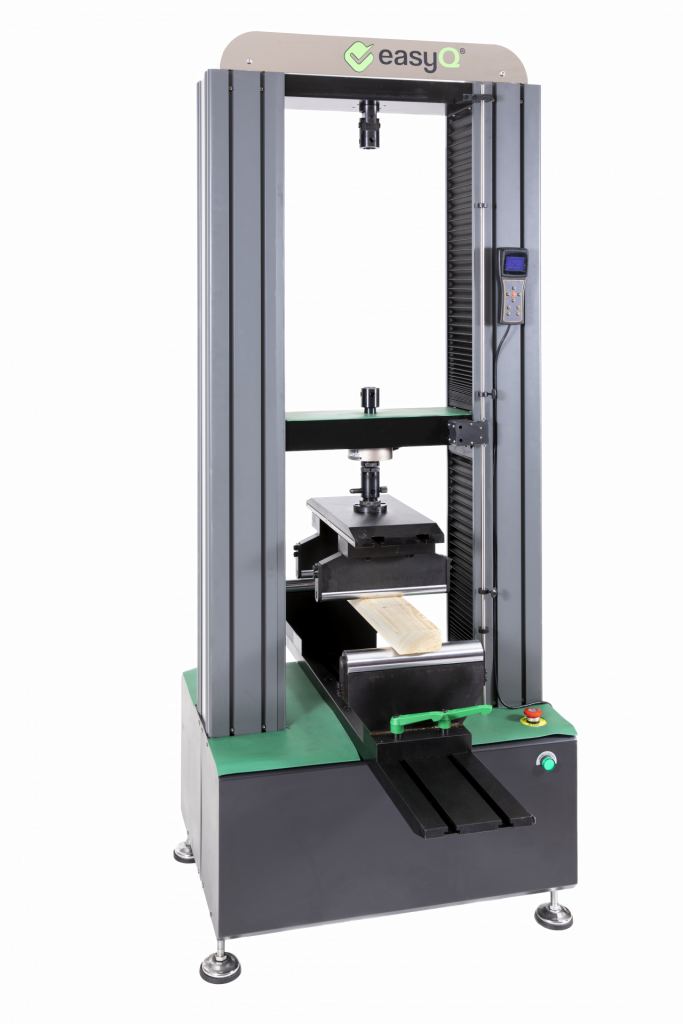

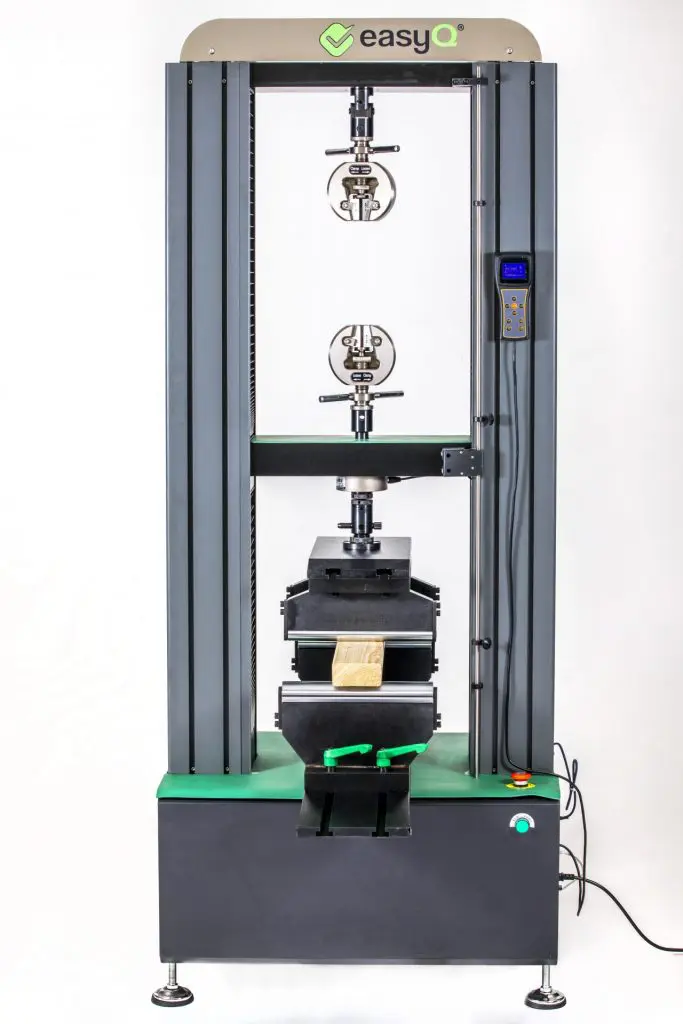

Die UTM –UniversalTestMaschine- ist modular aufgebaut. Zu der Grundmaschine (geschlossene Rahmenkonstruktionen) sind diverse Prüf- und Messvorrichtungen ergänzbar und werden am Grundrahmen bzw. Querholm angedockt. Auch können durch die Dornaufnahme kundenspezifische Halterungen und
Einspannvorrichtung ergänzt werden. Hier ein Auszug aus der für den Holzbau relevanten Vorrichtungen:

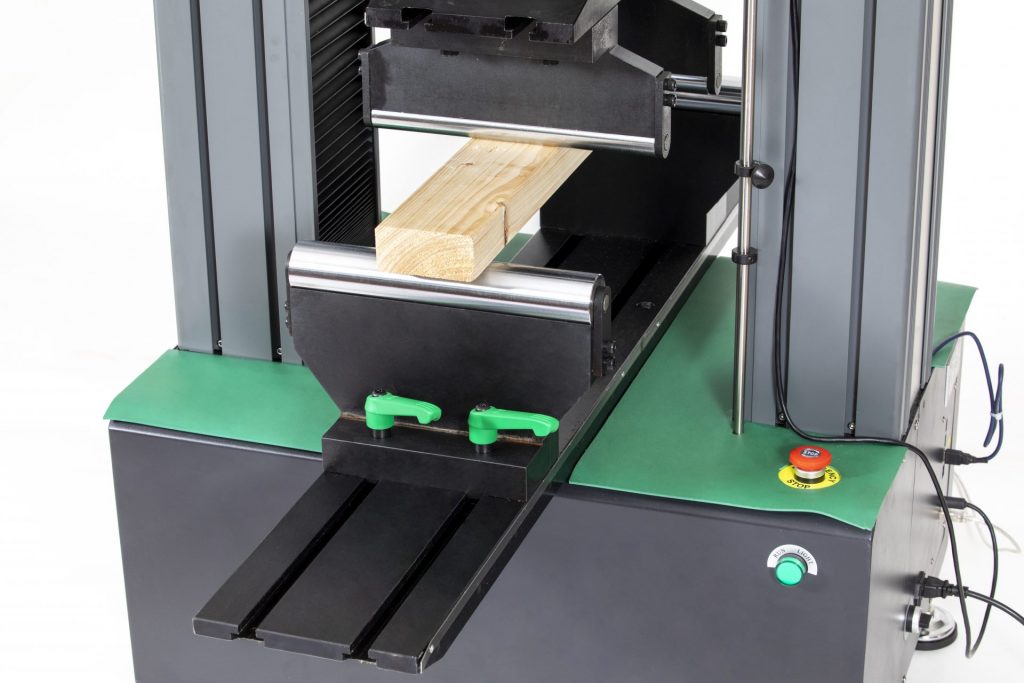

3-Punkt/ 4-Punkt-Biegeprüfvorrichtung:
In der Regel ist diese immer bei der Maschine enthalten. Siehe oben. Es ist hingegen
jederzeit optional die Maschine auch ohne Biegeprüfvorrichtung lieferbar, z.B. wenn
diese als reine Scherprüfmaschine eingesetzt werden soll.
Standardmäßig Biegeprüfvorrichtung sind 1200 / 400 mm (UTM50), 2100/700 mm
(UTM100) sowie 3000/1000 mm (UTM200).
Andere Ausführungen auf Anfrage möglich.

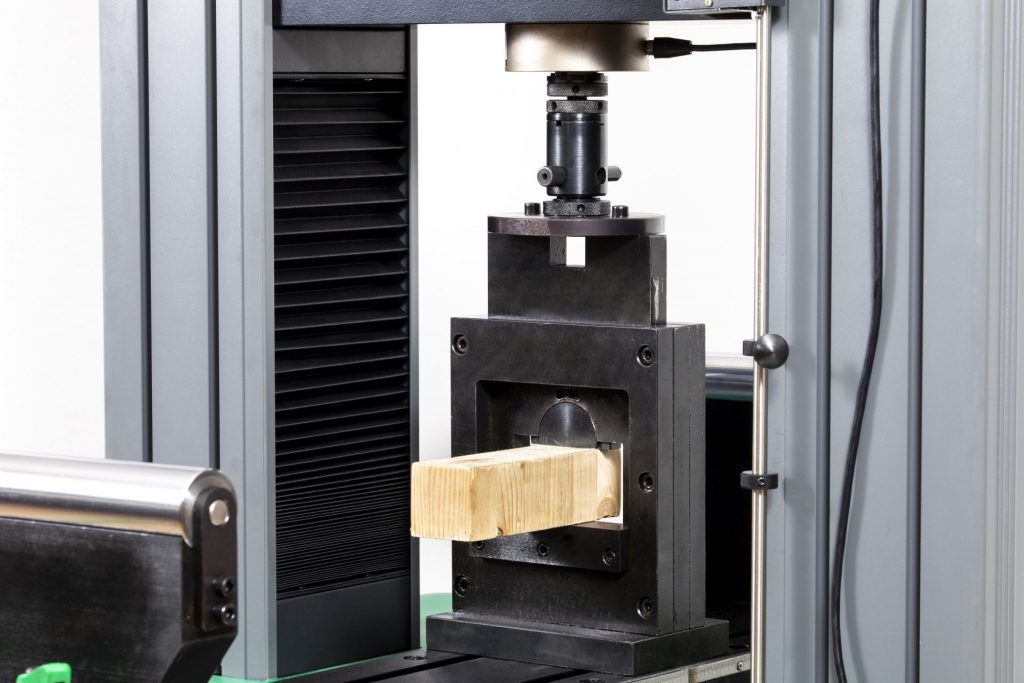

Scherprüfvorrichtung:
Schervorrichtung zur Ermittlung der Scherfestigkeit
nach EN14080. Scherfläche 50x50mm.
Andere Scherflächen oder andere Normen auf Anfrage.
Die Vorrichtung besitzt eine Klemmvorrichtung
sowie ein Aufnahmebuchse zum Einhängen in den
Befestigungsdorn der Prüfmaschine.
Inkl. Softwareerweiterung.
Biegeprüfung
Einspannvorrichtung zur Bestimmung der Rollschubfestigkeit von Brettsperrholz nach
EN16351.
Zum Einlegen in Biegeprüfmaschine
Max. Probengröße: 100 x 300 mm. Dicke einstellbar bis max. 300 mm.
Inkl. Softwareerweiterung.

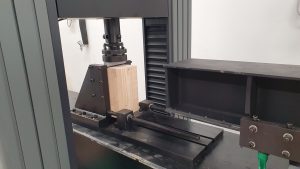

Rollschubprüfvorrichtung:
Einspannvorrichtung zur Bestimmung der Rollschubfestigkeit von Brettsperrholz nach EN16351. Zum Einlegen in Biegeprüfmaschine Max. Probengröße: 100 x 300 mm. Dicke einstellbar bis max. 300 mm. Inkl. Softwareerweiterung.
UTM 50
Maximale Prüflast = 50 kN
Biegeprüfvorrichtung mit 1200 mm Auflager- und 400 mm Lastabstand.
Andere Abstände auf Anfrage.
UTM 100
Maximale Prüflast = 100 kN
Biegeprüfvorrichtung mit 2100 mm Auflager- und 700 mm Lastabstand.
Andere Abstände auf Anfrage.
UTM 200
Maximale Prüflast = 200 kN
Biegeprüfvorrichtung mit 3000 mm Auflager- und 1000 mm Lastabstand.
Andere Abstände auf Anfrage.
