Functions
4-point bending testing machine according to EN14080 / EN 408 for structural timber products
with special focus on finger joints. Further test standards on request.
Support and load distance can be infinitely adjusted manually. The software provides the values for this
according to wood height according to the standard.
Electromechanical load device with servo drive and ball screw bearing.
A load cell measures the actual load according to EN408 with an accuracy of
< +/-1%.
Fully automatic test sequence by mouse click via software as well as manual control box
at the machine. A PC is not included as standard but optionally available.
Load speed continuously adjustable on the PC.
Comprehensive programming options in the software, such as time-, path- or
force-controlled test sequence.
Display and record the load chart in the software.
Export (Excel) and reporting functions.
Several plant sizes are available:
UTM-50
Maximum test load = 50 kN
Bend test fixture with 1200 mm support distance and 400 mm load distance.
Other distances on request.
UTM-100
Maximale Prüflast = 100 kN
Biegeprüfvorrichtung mit 2100 mm Auflager- und 700 mm Lastabstand.
Andere Abstände auf Anfrage.
UTM-200
Maximale Prüflast = 200 kN
Biegeprüfvorrichtung mit 3000 mm Auflager- und 1000 mm Lastabstand.
Andere Abstände auf Anfrage.
Inkl. Software zur Steuerung der Maschine und Dokumentation der Meßwerte und
Prüfergebnisse sowie automatischer Speicherung.
Es ist kein separater PC enthalten. Wenn unser Prüfstand eQLab\DLA
mitbestellt wird, kann die Software auf diesem PC laufen.
Hierzu muss lediglich der Prüfstand in der Nähe der Biegeprüfmaschine stehen.
Auch kann jeder vorhandener Windows-PC mit Windows 7-10 sowie USB Schnittstelle
eingesetzt werden.
Bediensprache deutsch.
OPTIONS
Die UTM –UniversalTestMaschine- ist modular aufgebaut. Zu der Grundmaschine
(geschlossene Rahmenkonstruktionen) sind diverse Prüf- und Messvorrichtungen
ergänzbar und werden am Grundrahmen bzw. Querholm angedockt.
Auch können durch die Dornaufnahme kundenspezifische Halterungen und
Einspannvorrichtung ergänzt werden.
Hier ein Auszug aus der für den Holzbau relevanten Vorrichtungen:
4-point bend test fixture:
In der Regel ist diese immer bei der Maschine enthalten. Siehe oben. Es ist hingegen
jederzeit optional die Maschine auch ohne Biegeprüfvorrichtung lieferbar, z.B. wenn
diese als reine Scherprüfmaschine eingesetzt werden soll.
Standardmäßig Biegeprüfvorrichtung sind 1200 / 400 mm (UTM50), 2100/700 mm
(UTM100) sowie 3000/1000 mm (UTM200).
Andere Ausführungen auf Anfrage möglich.
Shear test device:
Schervorrichtung zur Ermittlung der Scherfestigkeit
nach EN14080. Scherfläche 50x50mm.
Andere Scherflächen oder andere Normen auf Anfrage.
Die Vorrichtung besitzt eine Klemmvorrichtung
sowie ein Aufnahmebuchse zum Einhängen in den
Befestigungsdorn der Prüfmaschine.
Inkl. Softwareerweiterung.
Roller shear test device:
Einspannvorrichtung zur Bestimmung der Rollschubfestigkeit von Brettsperrholz nach
EN16351.
Zum Einlegen in Biegeprüfmaschine
Max. Probengröße: 100 x 300 mm. Dicke einstellbar bis max. 300 mm.
Inkl. Softwareerweiterung.

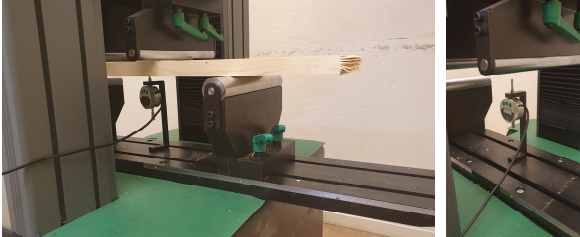

Determination of global and local Young's modulus
Bestimmung von globalen und lokalen E-Modul:
Zur normgemäßen Bestimmung nach EN408 vom lokalen bzw. globalen E-Modul
muss die Probendurchbiegung gemessen werden. Die im System standardmäßig
integrierte Wegmessung des Querholms reicht hierzu nicht aus.
Die Messung erfolgt mit mechanischen Messuhren mit Schnittstelle zum PC. Zur
Bestimmung des lokalen E-Moduls wird zusätzlich seitlich an der Probe eine Haltung
für die Messsensorik befestigt, sodass nur die Durchbiegung der
berechnungsrelevanten Punkte gemessen wird.
Inkl. Softwareerweiterung.
Tensile tests
Diverse Einspannvorrichtung für Zugversuche auf
Anfrage erhältlich. Z.B. Nagelauszugsprüfung,
Zu meist kundenspezifische Lösungen.
Maximale Zugkraft gemäß Anlagengröße.
Hinweis: die Zugprüfung von Keilzinkenverbindung ist
hierbei nicht möglich, da hierfür wesentlich höhere Kräfte
von 500-600 kN notwendig sind.
